CODESYSを使ってみます。CM4のIPアドレスを192.168.0.185に設定しています。
前提条件：PCにCODESYSはインストール済み（64it)
CPIシリーズのI/OをCODESYSで使用するためには、CPIシリーズ用CODESYSパッケージの
インストールが必要です。

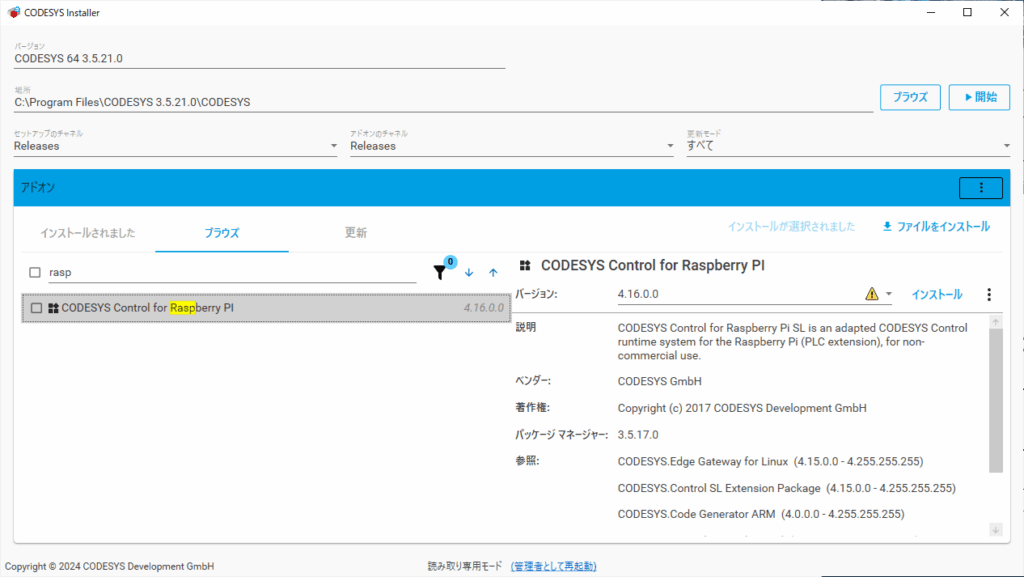

CODESYSパッケージをダウンロードします。
(CPI-PS10CM4-2E021用CPIシリーズCODESYSパッケージ)

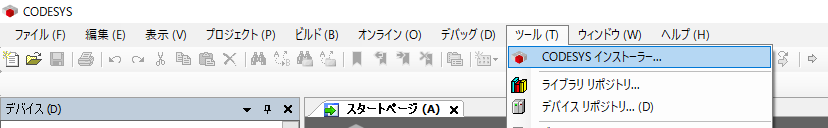

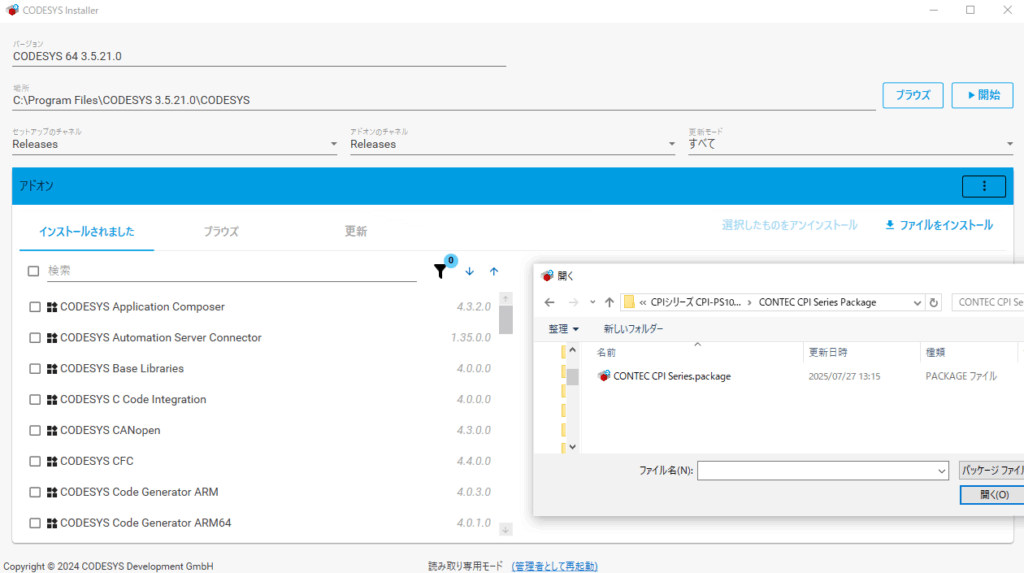

同様にインストールを行います。今度は「ファイルをインストール」からインストールを行ってください。
CM4の内部のランタイムライブラリを更新します。
CM4の中でCODESYSを動作させるためのランタイムライブラリが入っていますが
PCのCODESYSにインストールしたCODESYSパッケージのバージョンと合わせるため、更新します。
ランタイムライブラリの更新は、PCと本製品をネットワークで接続した状態で行います。

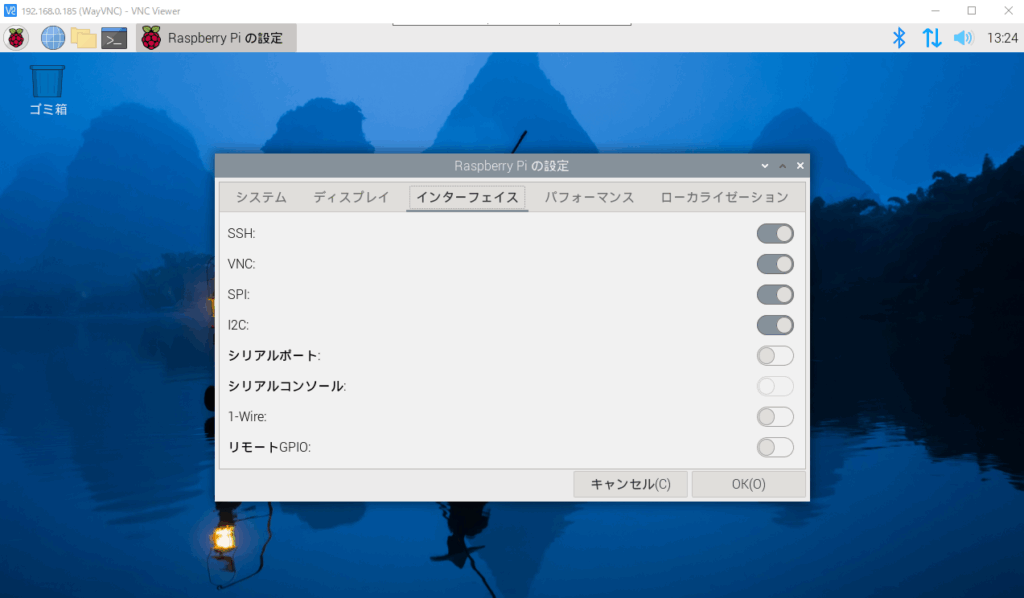

SSHを有効にしておきます。
SSHを通してCODESYSのメニューバーから、ツール→アップデートラズベリーパイからランタイムをアップデートします。
2025/07 TODO 私の環境では、RaspberryPi Updateが表示されませんでした。見つかり次第追記します。
プロジェクト作成
プロジェクトを作成していきます。プロジェクトは標準プロジェクトを選択します。
指定するデバイスは「Device (CODESYS Control for Raspberry Pi 64 SL)」です。
ログインからデバイスに接続します。
もし、接続で、バージョンが異なりますといったエラーが出る場合は、ランタイムのバージョン上げるか、
プロジェクトツリーからデバイスの更新を選択してください。
コントローラへの接続が確立すると、コントローラ画像の黒丸が緑色に変化します。
IOモジュールを追加します。

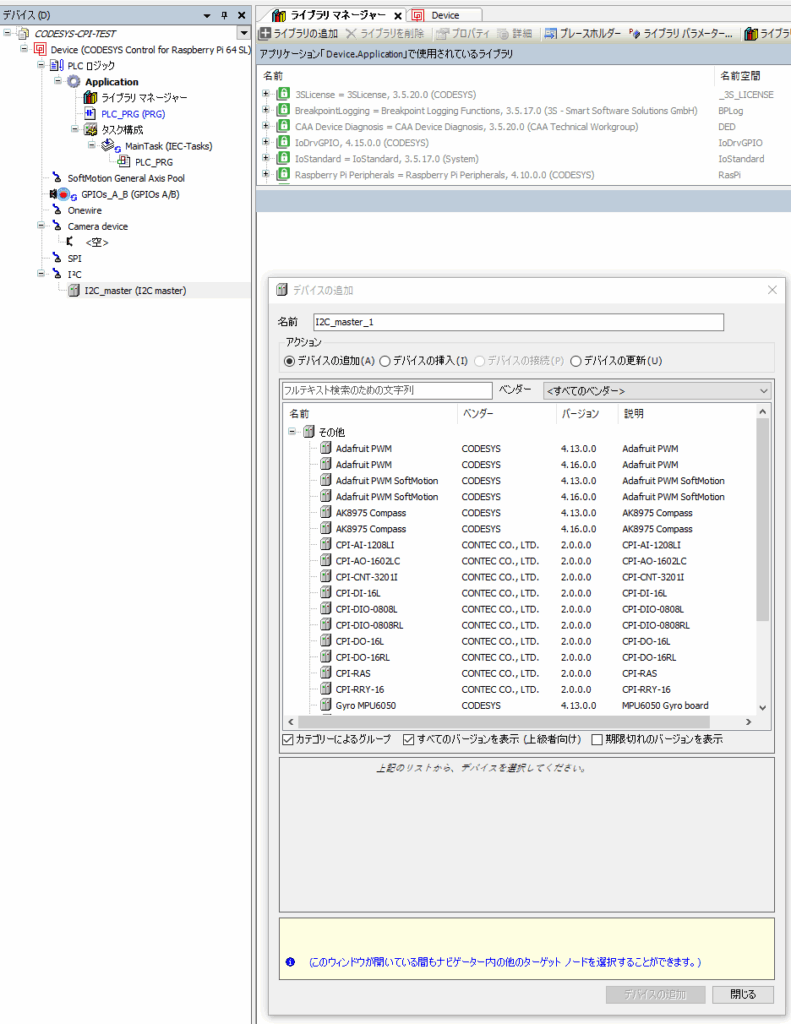

CODESYSデバイスウィンドウの[I²C]を右クリックして［デバイスの追加］を選択します。
デバイスの追加ダイアログにて『その他』[I2C master]を選択して[デバイスの追加]を選択します。
開いているウィンドウを閉じずに[I2C_master(I2C master)]を選択します。

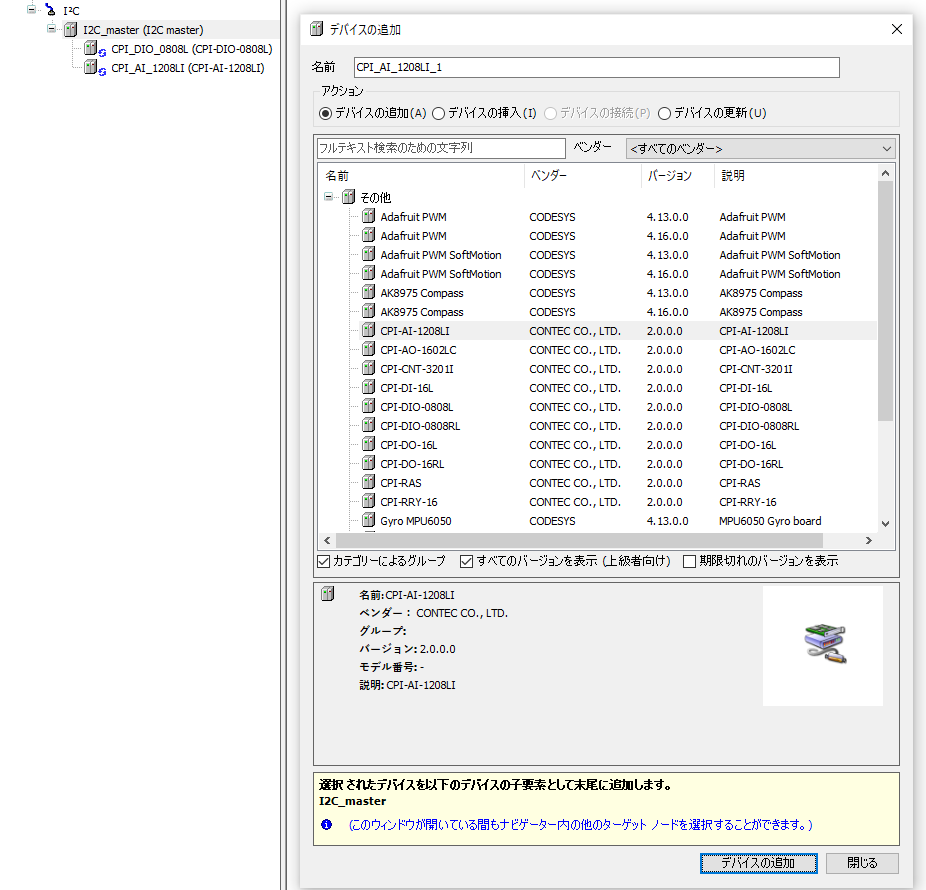

追加するI/Oモジュールを選択して［デバイスの追加］ボタンをクリックします。
I/Oモジュールは『その他』のツリー階層内に登録されています。
すべてのバージョンのデバイス定義情報を使用する場合は、［すべてのバージョンを表示］をチェック
してください。

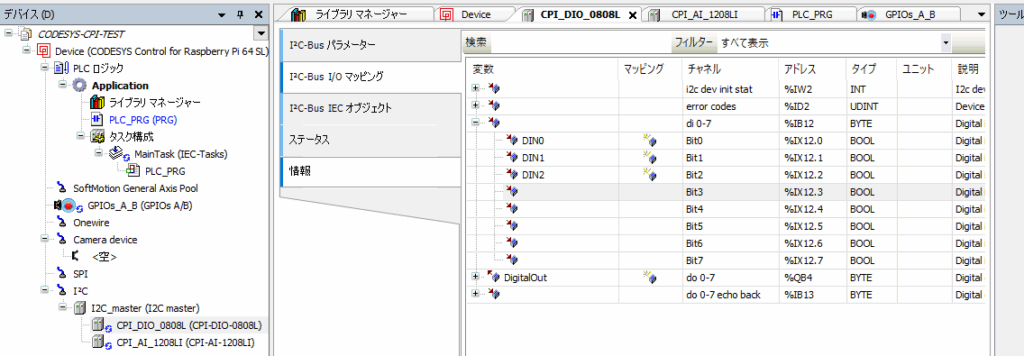

追加したI/Oモジュールを選択して［I²C-Bus パラメーター］タブをクリックし、各種パラメーターを
設定します。
プログラムの作成

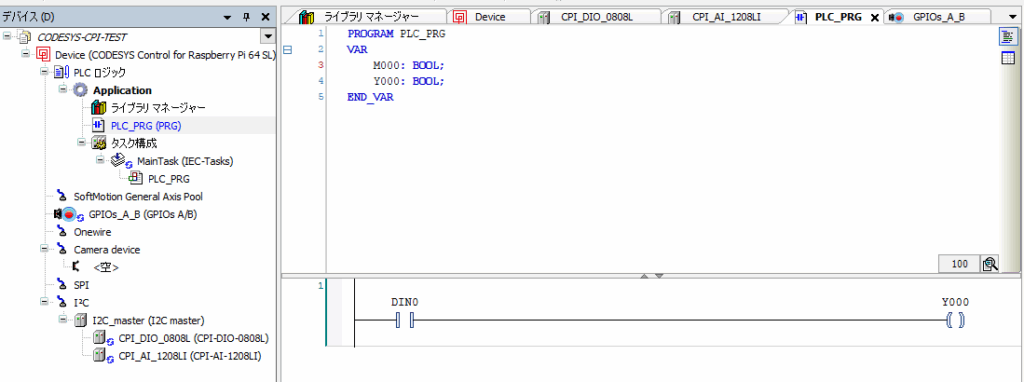

CPI-DIO-0808Lのbit0の入力によってY000をONOFFする回路です。
CODESYSの［ビルド］メニューから［リビルド］を実行し、ビルドプロセスが正常に完了するかどう
かを確認します。
プログラムのダウンロードと実行
ログインを選択します。
パスワードを入力した後、ダウンロードの確認ダイアログが表示されますので［はい］をクリックします。
［デバッグ］メニューの［運転］を実行すると、プログラムの動作が開始します。
保存したPLCプログラムの削除

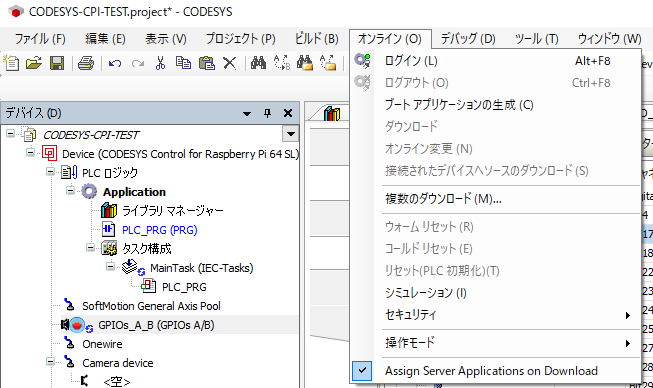

CODESYS上で[ログイン]した状態で[オンライン]メニューから[リセット(PLC初期化)]を選択
します。
リセットの確認ダイアログが表示されますので［はい］をクリックします。
気づいたこと
CPI-PS10CM4ではRaspberryPi OSの裏でCODESYSが常駐しているため
ユーザープログラムからCPIー〇〇の拡張ボードにアクセスすることが原則不可となっている
IOの状態を取得するにはCODESYSと通信しなければならない
一応、CODESYS側で拡張IOを使っていない場合は競合しないため直接LinuxAPIでアクセスができるようだが、保証外（原則不可とはこのため）
なのでユーザープログラムからIOにアクセスしたい場合はCPI-MS10-CM4の購入をおすすめする。
