VPS側の最低限の設定が完了したので、次はRaspberry Pi側の設定を進めていきます。
本記事では、Raspberry Pi4 , RaspberyyPi OSを使用しています。
✅ 全体構成イメージ
[Raspberry Pi]
└─ Node-RED
└─ mqtt outノード → VPS（Mosquitto）
[さくらのVPS]
└─ Mosquittoブローカ
└─ Node-RED（mqtt in → dashboardで表示）✅ Step 1：ラズパイに Node-RED をインストール
ラズパイにログイン後、以下のコマンドを実行：
sudo apt update
bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)
自動起動設定（必要な場合）
sudo systemctl enable nodered.service
起動
node-red-start
✅ Step 2：Node-REDエディタにアクセス
ラズパイのブラウザで以下にアクセス：
http://localhost:1880
またはPCから：
http://<ラズパイのIP>:1880補足・Node-RED自動起動設定
systemd サービスの設定
A. サービスファイルの作成
sudo nano /etc/systemd/system/nodered.service作成したファイルに以下を記載します。
[Unit]
Description=Node-RED
After=network.target
[Service]
ExecStart=/usr/bin/node-red-pi --max-old-space-size=256
WorkingDirectory=/home/yoshiki
User=yoshiki
Group=yoshiki
Nice=10
SyslogIdentifier=Node-RED
StandardOutput=syslog
StandardError=syslog
Restart=on-failure
[Install]
WantedBy=multi-user.target※ ExecStart のパスはインストール方法によって異なる場合があります。which node-red-pi で確認できます。
User,Group,WorkingDirectoryもユーザーに合わせて適宜変更してください。
サービスのリロード・有効化・起動
sudo systemctl daemon-reload
sudo systemctl enable nodered.service
sudo systemctl start nodered.service動作確認
systemctl status nodered.service✅ Step 3：mqtt out ノードを設定してVPSに送信
フロー構成例（簡単なテスト）：
[inject] → [function] → [mqtt out]
ノード詳細設定
✅ mqtt outノード
| 項目 | 設定 |
|---|---|
| サーバ | VPSのIPアドレス（例：133.167.xxx.xxx） |
| ポート | 1883 |
| トピック | factory/temp など任意 |
| QoS | 0（標準） |
| Retain | チェック不要でOK |
※サーバ設定は新規作成で Add new mqtt-broker... を選択
✅ functionノードのコード例
msg.payload = {
value: Math.random() * 10 + 20 // 温度：20〜30のランダム値
};
return msg;
✅ injectノード
フローを「デプロイ」
inject をクリック or 自動送信で値が送られる

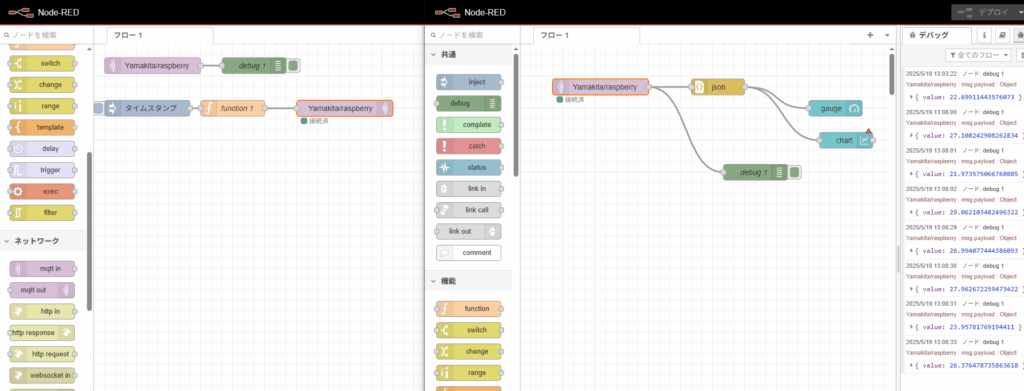

VPS側のNode-REDで mqtt in ノードから受信 → debug / dashboard に表示されれば成功！
ここまででラズパイ→VPSへの通信が確立できました。
