続いて、Node-REDの設定を進めていきます。
目的：PLC や Raspberry Pi からのデータをクラウドVPSで受信・可視化したい
Step 1：VPSのNode-REDに MQTT ブローカを導入
Raspberry PiやPLCからMQTTでデータを送信
Mosquittoインストール（VPS上で実行）：
sudo apt update
sudo apt install -y mosquitto mosquitto-clients
sudo systemctl enable mosquitto
sudo systemctl start mosquitto
ファイアウォール許可：MQTTは1883を使用する
sudo ufw allow 1883/tcp
mosquitto.confに以下の記述を追記しておかないと接続状態にならないので注意
以下のファイルを開く
sudo nano /etc/mosquitto/mosquitto.conf以下を追記して、Ctrl+o , Ctrl + x
listener 1883
allow_anonymous truemosquittoの再起動
sudo systemctl restart mosquittoーーーーーーーーーーーーーーーーーーーーーーーここから補足ーーーーーーーーーーーーーー
✅ Mosquitto（MQTTブローカ）の役割
一言でいうと：
「センサやPLCなどから送られたデータを受け取り、それを必要な相手に配信する」メッセンジャー
MQTTの構成図とMosquittoの位置づけ
[センサ/PLC] ←→ [Mosquitto（ブローカ）] ←→ [Node-RED]
↑ ↓
Raspberry Pi ブラウザやスマホの画面表示
✅ なぜMosquittoが必要なのか？
| 役割 | 説明 |
|---|---|
| 📡 データ受信の中心（ハブ） | 複数の送信元（ラズパイ、PLCなど）からのデータをまとめて受け取る |
| 🔁 Pub/Sub通信の制御 | 「publish（送信）」と「subscribe（購読）」の仕組みを中継 |
| 🧩 Node-REDなどと連携 | Node-REDのmqtt inノードでデータをリアルタイムに受け取れる |
| 🔐 セキュア通信にも対応 | 認証（ユーザー名/パスワード）やTLS（HTTPS相当）での暗号化も可能 |
| ⚡ 軽量で高速 | IoT向けに非常に最適化されたプロトコルなので、ラズパイでも動作可 |
✅ MQTT通信のイメージ（Pub/Subモデル）
| 操作 | 具体例 |
|---|---|
ラズパイが「温度28.5°C」を factory/temp トピックで publish | mosquitto_pub や Pythonなど |
Node-REDが factory/temp トピックを subscribe | mqtt in ノードで受信してグラフ化 |
✅ 具体的にNode-REDでどう使う？
1. mqtt in ノードを設置
→ トピック例：factory/temp
2. サーバ設定：
- サーバ：
localhost（VPS内にMosquittoを立てるなら） - ポート：
1883 - 認証なしでOK（初期）
3. debugやui_chartにつなげる
→ データをリアルタイム表示
✅ まとめ：Mosquittoを導入すべき理由
| 理由 | 内容 |
|---|---|
| 💡 通信のハブになる | ラズパイやPLCからのデータを集約してNode-REDへ |
| 💬 IoT通信の標準的手段 | MQTTは軽量かつ多くの機器でサポートされている |
| 🔄 Node-REDと直結できる | mqtt in/out ノードで簡単連携 |
| 🔐 将来的にセキュリティ強化も可能 | パスワード認証やTLS対応も可能 |
ーーーーーーーーーーーーーーーーーーーーーーーここまで補足ーーーーーーーーーーーーーー
Step 2：VPSのNode-REDで MQTT受信 → 可視化
準備：Node-REDのUI（エディタ）にアクセス
ブラウザから以下にアクセスしてください：
http://<VPSのIPアドレス>:1880✅ MQTT入力ノードの設定
左側のノードパレットから mqtt in をドラッグ
ダブルクリックで設定画面を開く
Server:
localhost:1883Topic:
factory/temp（任意、外部送信側と合わせる）QoS: 0（標準でOK）
※サーバの設定は初回なら「新規追加」で以下を設定：
| 項目 | 値 |
|---|---|
| サーバ | localhost（または 127.0.0.1） |
| ポート | 1883 |
| クライアントID | 空欄でOK |
| 認証 | 無効（未設定でOK） |
✅ 可視化（ダッシュボード）
1. ui_gauge または ui_chart を使用
node-red-dashboard インストール
cd ~/.node-red
npm install node-red-dashboard
再起動：
node-red-stop
node-red-start

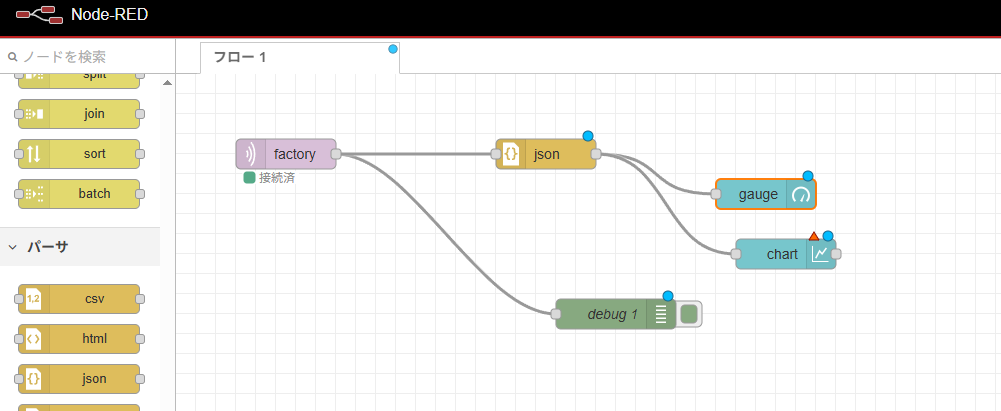

例フロー構成：
[mqtt in (factory/temp)] → [json] → [ui_gauge]
json ノードは文字列データ（{"value":28.5}）をオブジェクト化します
ui_gauge ノードの「値」には msg.payload.value を指定
ダッシュボード確認：
ブラウザでアクセス：
http://<VPSのIPアドレス>:1880/uiここまででVPS側のNode-REDの設定は完了です。
次回はRaspberry Pi側の設定を行っていきます。
