プロジェクトを作成してみる。
「ファイル」→「新規プロジェクト」
今回は「標準プロジェクト」を選択します。名前は好きな名前でよいです。
私は「Pi_test」としました。

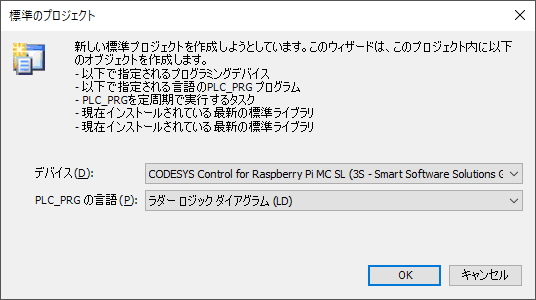

次に出てくるデバイスと言語の設定では以下のようにデバイス CODESYS Control for Raspberry Pi MC SL
PLC_PRGの言語 ラダー ロジックダイアグラム
を選択します。

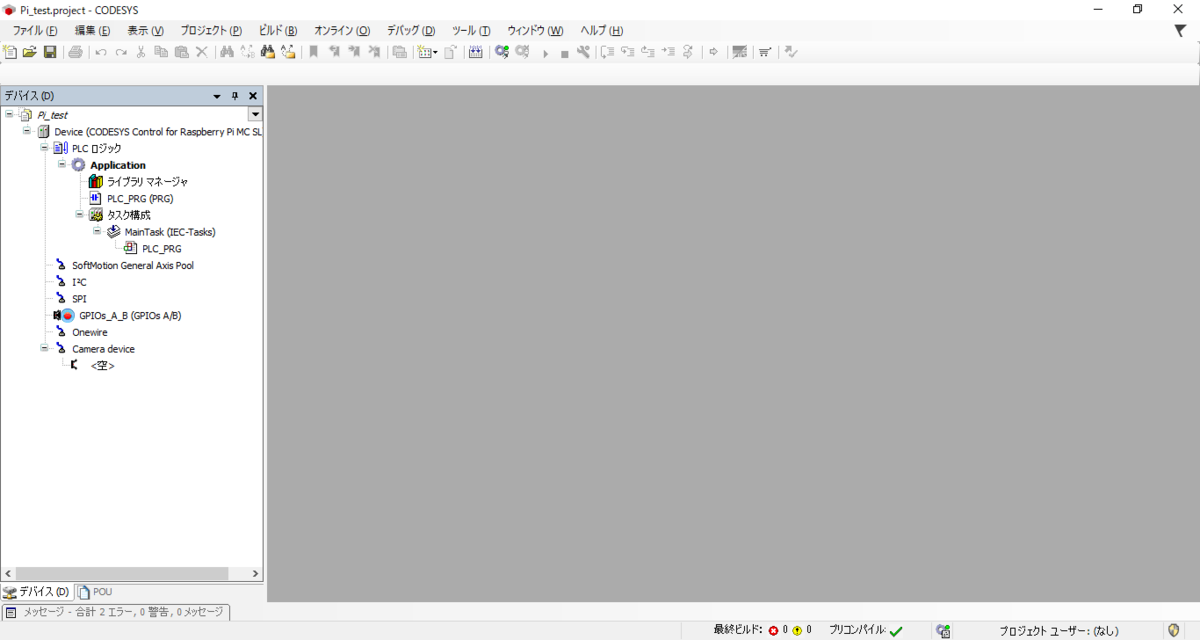

これでプロジェクトが作成できました。
ラダープログラムを作成する。
簡単な回路を作成してみます。

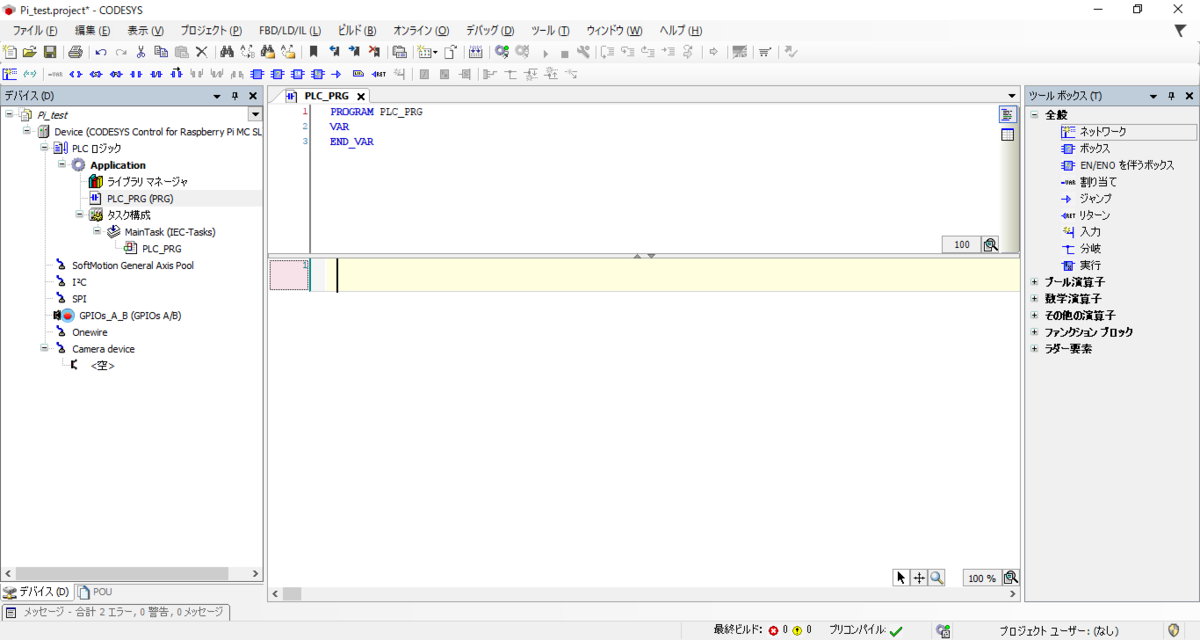

左のデバイスの項目より「PLC_PRG」を選択します。
ここで右クリックするとさまざまな編集が可能です。
接点の追加などの動作は右クリックからでも、右のツールボックスからでも可能です。
右クリックから接点の追加を選択します。

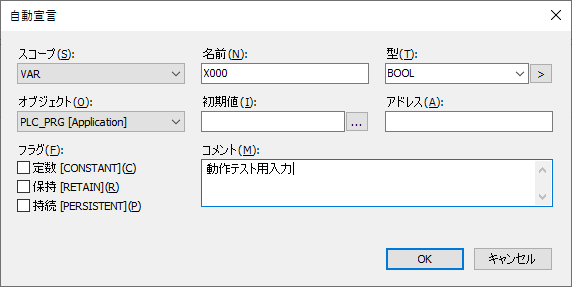

接点の名前とコメントなどが編集できます。

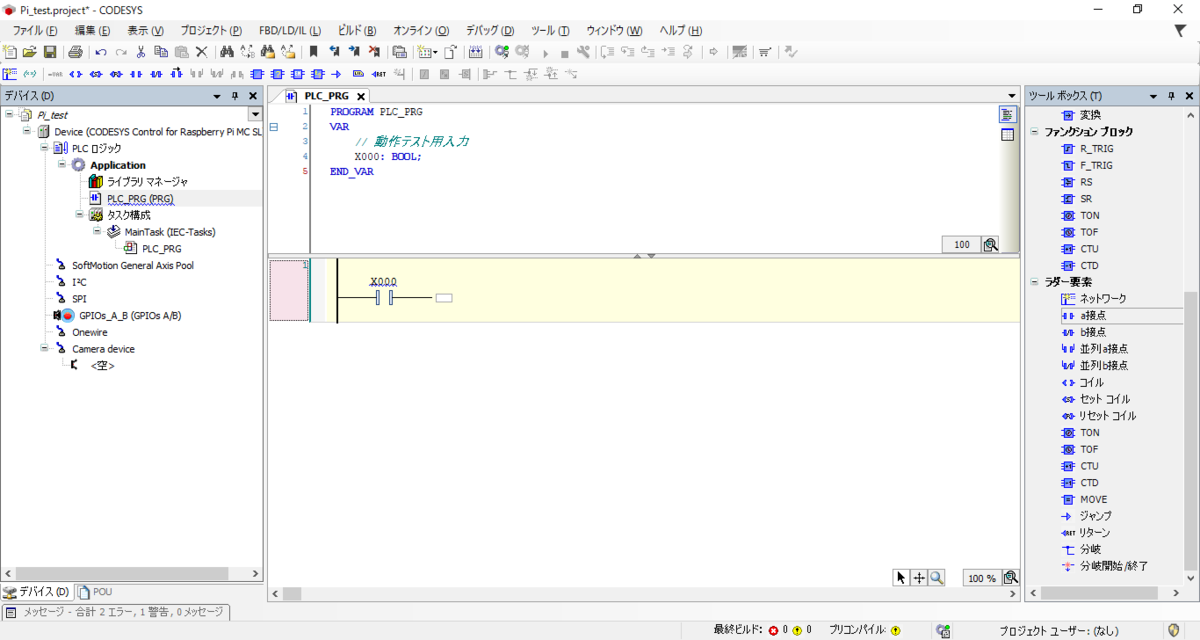

三菱シーケンサの慣習として入力はＸ、出力はＹとすることが多かったため、今回も入力はＸ○○、出力はＹ○○とします。

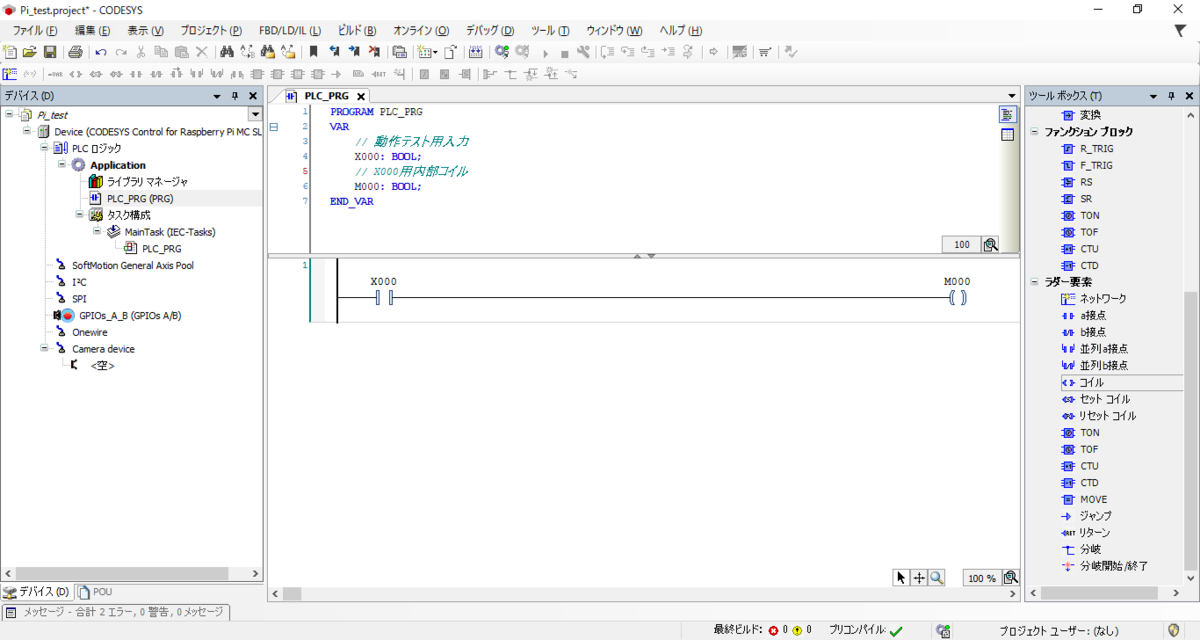

次にコイルを挿入します。同様に右クリックからコイルを選択します。
後の汎用性を考慮して一度内部コイルを挟んでおきます。
Ｍ○○は内部コイルを示します。後に入力や出力の番号が変わった時プログラム内でＸ、Ｙを使用しているとすべて書き換える必要があるため、冒頭で入力Ｘを内部コイルに置き換え、プログラム最後で内部コイルを出力Ｙへ置き換えます。
極力プログラム内部では内部コイルのみで完結するようにします。
一行目が埋まり2行目に書き続ける場合は、白い部分を右クリックし
「ネットワークを挿入」を選択します。これで2行目が書けるようになります。

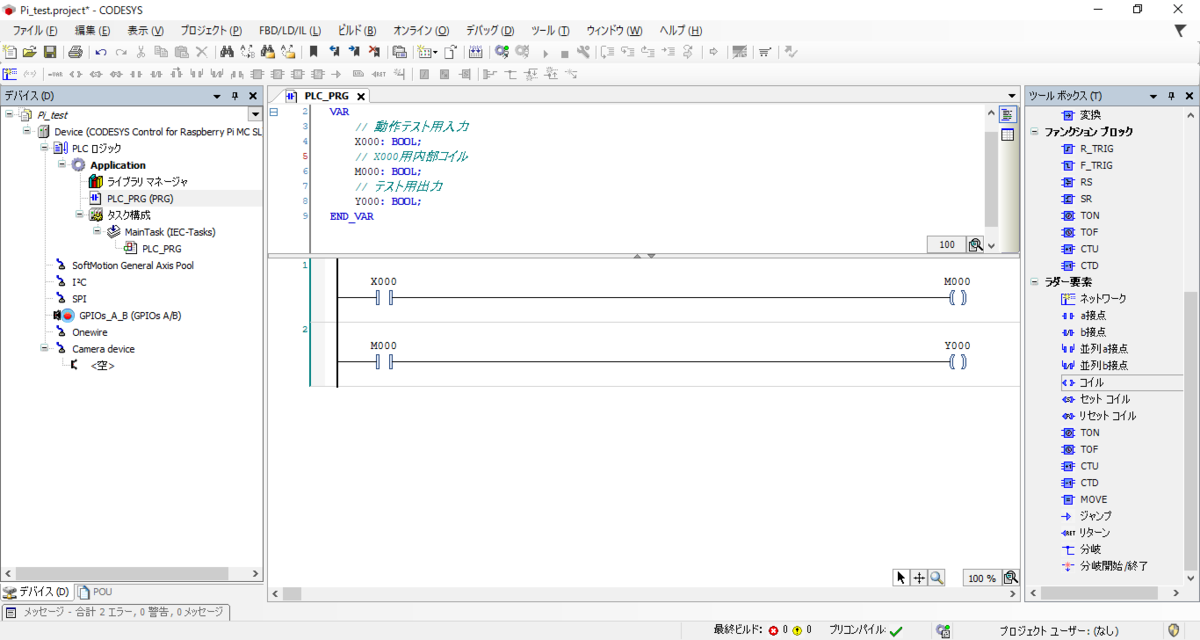

これで組み込みの世界でいうＬチカに相当するプログラムが完成しました。
X000がONするとM000がONし、Y000もONする回路です。
コイル・接点挿入がいちいちめんどくさい人向けショートカットキー
コイルの挿入 Ctrl + A
a接点の挿入 Ctrl + K
b接点の挿入 a接点挿入後その接点に対してCtrl + N (反転)
下方並列a接点挿入 Ctrl + R
上方並列a接点挿入 Ctrl + P
立ち上がりパルス Ctrl + E
立下りパルス Ctrl + E *2
行の挿入 Ctrl + I
ラズパイのGPIO設定を行う
使用した接点をラズパイのGPIOへ割り当てていきます。
左デバイス項目より、「GPIOs_A_B」

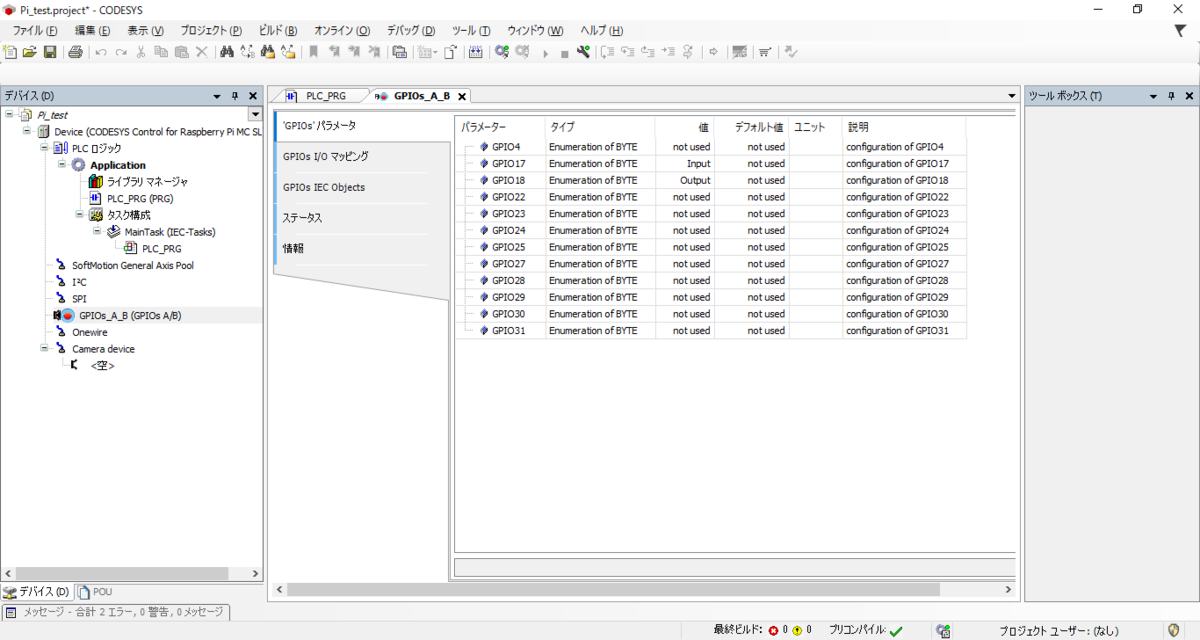

GPIOs’パラメータから各ピンの入出力を設定します。
今回の回路で使用した外部へかかわる接点は、X000,Y000です。
今回隣り合わせで都合がいいのでX000→GPIO17 , Y000→GPIO18に割りてました。

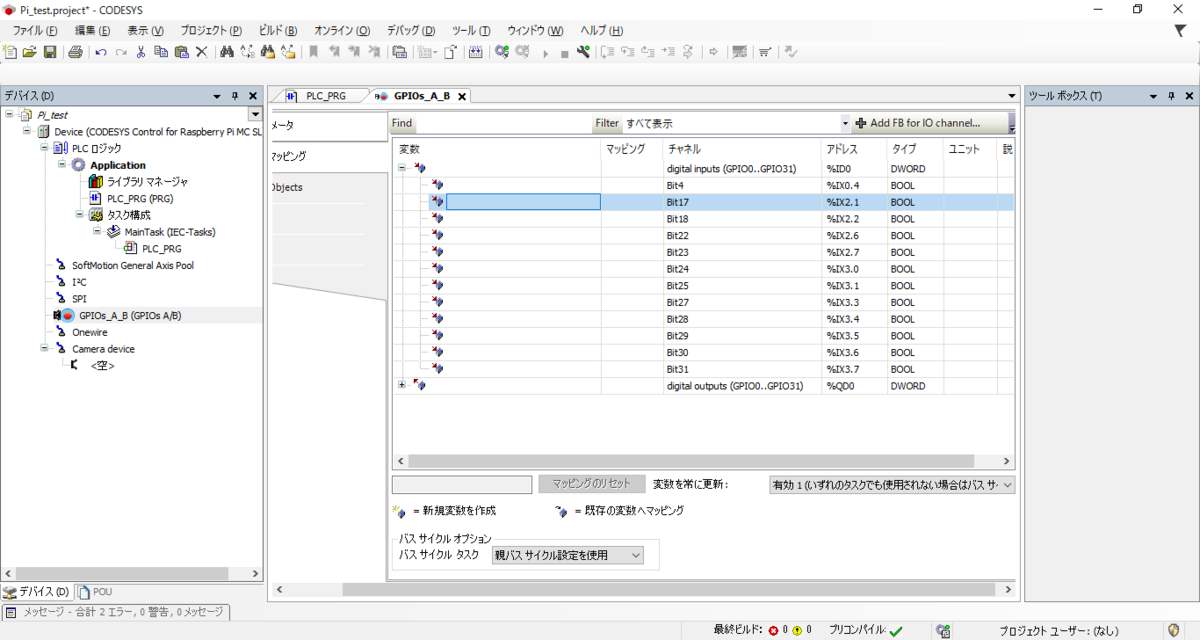

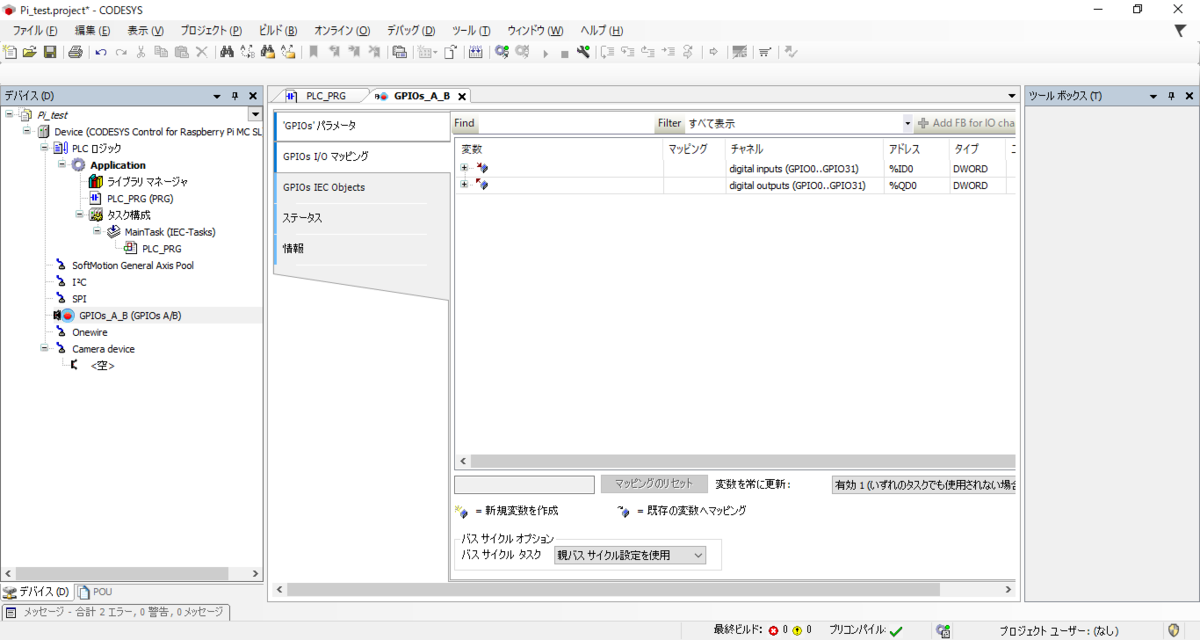

次にGPIOs’マッピングを選択
2つの入力出力項目があるので、その＋ボタンを押します
入力のGPIO17の変数の場所を選択します。

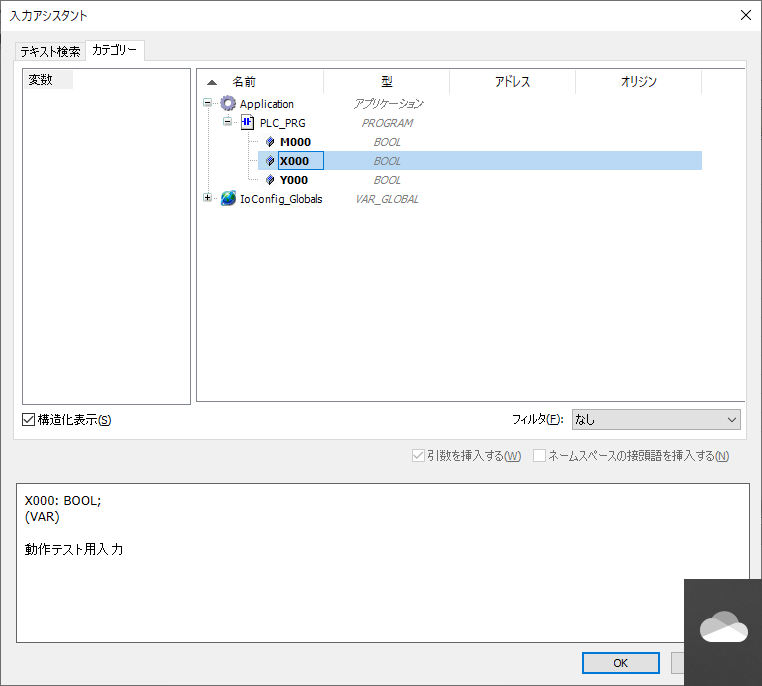

このような画面が出てくるので、ここでX000(入力)を選択します。

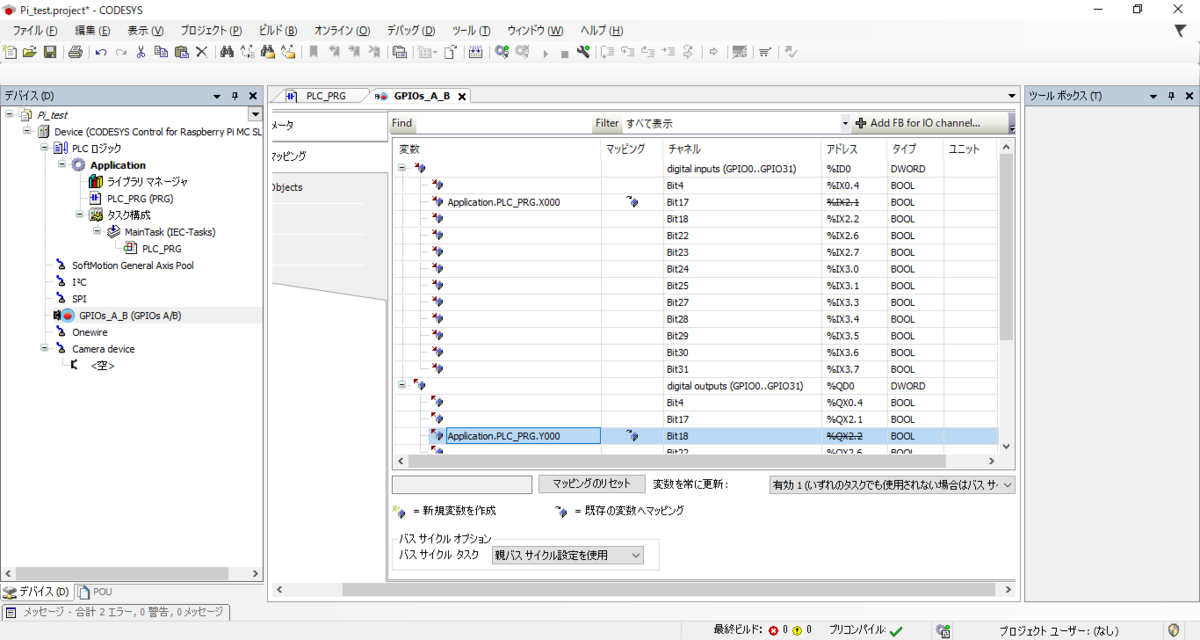

同様に出力に対しても行います。
これでGPIO割り当ては完了です。
ここまでで一度記事を区切ります。次回実際にブレッドボード上に組んだ回路とラズパイを用いてLチカさせます。
